牛仔裤的多种洗水工艺介绍

　　牛仔裤的洗水工艺，作为制作过程中不可或缺的一环，通常在专业的洗水厂内完成。这一工艺不仅显著提升了牛仔裤的触感与外观，更赋予了其别具一格的风格与质地。
　　洗水工艺涵盖多个环节，其中之一便是退浆。当前，大多数牛仔布都采用纤维酵素漂洗的方式进行软化。在牛仔布的生产过程中，无论其厚度如何，都会涂抹一种玉米淀粉浆来增强纱线的硬挺度。退浆则是对这一工艺的逆操作，通过纤维酵素的作用，将牛仔布上的浆料分解并剥落。尽管退浆会导致牛仔布轻微褪色，但它显著提升了牛仔布的柔软性和悬垂性。经过这一工艺处理的轻薄牛仔布，可被巧妙地制成触感柔软、悬垂感极佳的桌布或餐巾布。

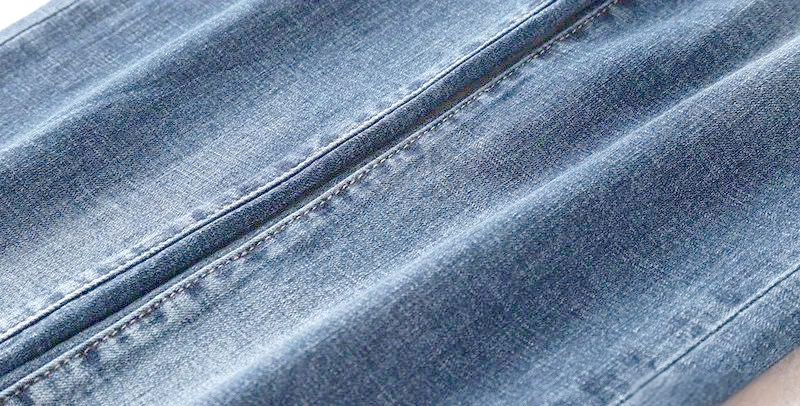

　　石磨水洗：
　　石磨水洗是一种通过物理方式使牛仔布褪色的工艺，同时还能增强其色彩对比度。在此过程中，一卷20码长、62英寸宽的牛仔布被放入一个重达250磅、内含浮石的洗缸中。布料与石头在洗缸内混合翻滚，相互摩擦，而翻滚的时间长短将决定最终牛仔布的色彩深浅。经过长时间的洗涤，牛仔布的色彩会逐渐变浅，同时色彩对比效果也会变得更加鲜明。完成水洗后，牛仔布还需经过漂洗、柔软处理以及烘干等后续整理步骤。经过这一系列工艺流程的牛仔布，其柔软度和丰富的色彩层次使其成为家纺和服装行业的理想之选。
　　酵素洗：
　　酵素，作为一种纤维素酶，专为降解棉纤维中的纤维素而设计。在特定的PH值和温度条件下，它能够有效地对纤维结构进行降解，同时将纤维与附着的靛蓝染料一同洗去。这一工艺使得布面能够以较为温和的方式褪色，产生独特的“桃皮”效果，并获得持久的柔软度，非常适合家纺和服装的制作。
　　砂洗工艺：
　　砂洗过程中，通常会使用碱性或氧化性助剂，以赋予衣物一定的褪色效果和复古感。若再配合石磨技术，洗后的布料表面会形成一层细腻、柔和的霜白色绒毛。此外，加入柔软剂能够使织物变得松软且触感柔和，进而提升穿着的舒适度。
　　定型整理：
　　由于牛仔染料主要附着在纱线表面，因此防止其他面料被牛仔布染色成为生产过程中的重要问题。树脂和固色剂等化学物质的应用，可以有效解决摩擦褪色问题，特别是在处理颜色较深的牛仔布时。同时，防水处理也是必不可少的环节，它能够增强牛仔布的耐穿性，并减少家居整理和外穿时的褪色现象。
　　漂洗：
　　为了赋予衣物洁白或鲜艳的外观，并使其触感柔软，漂洗成为不可或缺的步骤。在普通洗涤后，衣物需经过60℃左右的温水浸泡，并根据所需漂白程度加入适量的漂白剂。经过7-10分钟的漂白过程，衣物的颜色将达到预设标准。随后进行石磨处理，这种工艺被称为石漂洗。
　　漂洗技术分为氧漂和氯漂两种。氧漂使用双氧水进行漂白，其特点是漂布面可能略带红色。而氯漂则采用次氯酸钠进行漂白，其褪色效果更为明显，特别适合于靛蓝牛仔布的漂洗需求。
　　套色工艺：
　　牛仔布的套染是不可或缺的环节，常采用的染料包括还原染料、硫化染料、活性染料和直接染料。然而，还原染料和硫化染料在染色过程中存在难度，它们无法在工业水洗机中使用，只能在特定的染色缸内进行，这在一定程度上限制了其应用。目前，更普遍的做法是采用活性染料进行染色，这类染料通常在低温条件下使用一浴染色法，但需要确保充分水洗至中性并及时烘干，以防止出现封印等瑕疵。此外，直接染料也是服装制造中常用的染料，其染色工艺相对简单，但色牢度方面有待提升。
　　干磨（石磨）工艺：
　　将浮石置于炒机中，加入稀释的漂水（次氯酸钠溶液）进行均匀搅拌，使浮石充分吸收。随后，将牛仔服装投入炒机，启动转动，利用浮石、服装与机壁之间的摩擦，部分去除服装表面的染料。同时，浮石产生的灰渣沾染服装，这些灰渣中的漂水成分通过氧化作用，破坏服装上的靛蓝或硫化染料，从而起到剥色漂白的效果。
　　炒雪花工艺：
　　通过炒机操作，该工艺能产生更为泛白的白度，呈现出显著的花度反差，尽管均匀度不及干磨。在此过程中，服装表面会出现犹如大片雪花般的白点，因此得名炒雪花。其核心原理在于，将干燥的浮石经过高锰酸钾溶液的浸透后，在专用转缸内与衣物进行直接打磨。高锰酸钾在磨石与衣物的摩擦过程中，会将摩擦点氧化，从而在布面上形成不规则的褪色区域，这些区域相互交织，酷似雪花的图案。
　　机擦工艺：
　　通过电动刷子或磨轮，在面料表面进行直接打磨，以实现衣物局部的磨白效果。此工艺特别适用于前腿位、膝盖以及后臀部等大范围区域。
　　这种机擦工艺首先会借助吹裤机，如直立式磨裤机，通过充气模型“胶波”将裤子适度吹胀并稳固其形态。随后，利用电动设备对裤子进行精细打磨，以塑造出所需的磨白效果。最后，再由手工对裤缝边缘、袋口边以及裤脚折边等细微之处进行修整，以确保达到理想的特殊效果。
　　接下来介绍的是手擦工艺，它涵盖了手刷擦法、砂纸擦法以及刀子擦法等多种方式。手擦工艺实质上是通过砂纸、刀片或小型砂轮机等工具，在服装表面对纤维造成物理损伤，从而实现退色的加工目的。值得注意的是，普通的猫须效果就是手擦工艺的一种具体应用。
　　猫须效果：
　　这种效果因其形状酷似猫须而得名。猫须可以通过缝针后的磨洗或擦马骝工艺实现，甚至可以直接使用砂轮片磨制而成。其形状和清晰度是评价猫须效果的重要指标，尽管目前尚无统一规范，但通过结合树脂立体压皱和擦马骝工艺，可以打造出立体感十足的猫须，分为扁猫须和圆猫须两种。
　　树脂压皱工艺：
　　根据加工需求，塑造出持久的特定皱折，再结合磨洗马骝、喷砂或手擦等技艺，以彰显独特风格。在此过程中，需确保立体保型具有持久性，强力保持度优良，且无马骝黄斑等瑕疵。同时，甲醛残留量需符合国家标准，而底色则应保持纯净不泛滥。
　　喷砂（打砂）工艺：
　　该工艺以压缩空气为推动力，通过专用喷筒高速喷射金刚砂至牛仔裤表面，借助金刚砂的研磨作用，创造出服装表面的磨损与褪色效果。值得注意的是，金刚砂可循环利用，只需回收并重新添加至砂筒中即可。然而，喷砂作业环境较为恶劣，操作人员需配备全套防尘保护措施。
　　喷马骝（高锰酸钾与磷酸的混合溶液）工艺：
　　此工艺与喷砂相似，但作用机理却大相径庭。喷马骝是通过喷枪将高锰酸钾与磷酸的混合溶液，即马骝水，按照设计要求均匀喷洒在服装上，有时还会辅以模板以精细地描绘出艺术图案。这种混合溶液具有氧化性，能够破坏牛仔服表面的靛蓝染料或优质硫化染料，从而使其颜色褪去。随后，通过还原剂水洗去除高锰酸钾的反应产物二氧化锰，使服装表面呈现出霜白的效果，这就是所谓的“马骝”。
　　马骝工艺的退色霜白效果的程度可以通过调整马骝水的浓度和喷射量来精确控制。相较于手擦、喷砂等工艺，马骝工艺的退色更为均匀且强度更高，同时对服装本身几乎无物理损伤。
　　爆裂纹（冰裂纹）工艺：
　　该工艺实质上属于马骝工艺的一种变体。其关键在于使用“爆裂浆”，制作过程中，将这种浆以适当厚度手工涂抹在牛仔服装表面，随后进行烘干（通常在焗炉中完成）。烘干后，服装表面的爆裂浆会自然开裂，形成各式各样的裂纹。接着，对服装进行喷马骝处理，马骝溶液会渗入这些裂纹中，并与服装的染料发生反应。最后，通过水洗去除残留的浆料，并进行还原中和处理，服装表面便呈现出与裂纹相一致的洁白纹路，这就是所谓的“爆裂纹”或“冰裂纹”效果。
　　镭射雕刻工艺：
　　通过激光镭射技术，将纱线表面的蓝色去除，从而在面料上雕刻出独特的图案。此外，该工艺还能在织物表面切割出各种具有镂空效果的美观图案，进一步提升了产品的精致度和创新性。
　　其他工艺手法：
　　除了镭射雕刻，还有磨烂、破洞、手针挑戳洗、手绘、扎染以及割破等多样化的工艺手法，这些手法都能为面料带来别具一格的视觉效果。
